Board (NanoESP)

Das Board Der NanoESP-Board hat viele Namen. In Franzis Produkten wird das Board oft Pretzel Board genannt. Bei Conrad findet man den NanoESP unter dem Namen C-Control IoT WiFi Board. Doch innen ist immer das gleiche: ein einfach zu bedienendes und Arduino kompatibles Entwicklungsboard für Ihre Internet of Things Projekte. Über einfache AT-Kommandos können Sie z.B. einen Webserver starten, das Modul als Acces Point einstellen oder die Verbindung zu Ihrem Heimnetzwerk herstellen. ...

Damit das Board an Ihrem PC funktionieren kann, benötigen Sie einen Treiber für den USB-to-Serial Wandler CH340G. Diesen können Sie die hier Windows (ab Windows 98 bis Windows 10, 32-Bit/64-Bit) Linux Version Android Version Mac Version **(**Hinweis für MAC-Nutzer: Seit Mac OS Sierra scheint es vermehrt Probleme mit dem Treiber zu geben. Es gibt noch keinen offiziellen Treiber vom USB-Chip Hersteller. Allerdings finden Sie hier zwei Links mit alternativen Versionen: https://github.com/jimaobian/CH34x_Install_V1.3/blob/master/CH34x_Install_V1.3.zip https://github.com/adrianmihalko/ch340g-ch34g-ch34x-mac-os-x-driver ) ...

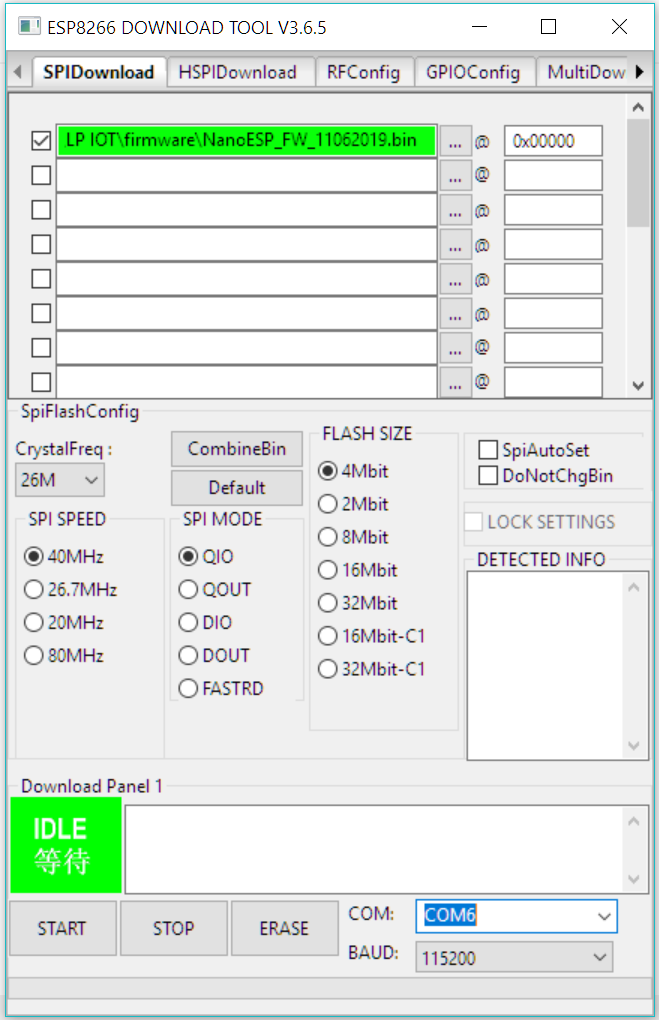

Das NanoESP-Board, auch als Pretzelboard bekannt, ist nun schon vor einer ganzen Weile erschienen. Dennoch bekomme ich immer noch Mails von Leuten, die Hilfe benötigen oder Fragen haben. Zuletzt erreicht mich eine Mail mit der Frage, ob man die Firmware des ESP8266 Chips auf einen neueren Stand bringen könnte. Der für das WLAN zuständige Mikrocontroller hat eine AT-Firmware aus dem Jahre 2015 und mittlerweile gibt es verbesserte Versionen der AT-Firmware. Das Problem ist allerdings, dass der Flash-Speicher Chip, auf dem sich die Firmware zum ESP-Controller befindet, nur eine Kapazität von 4 Mbit (also 512 kB) hat und deswegen nicht mit allen neueren Firmware Versionen kompatibel ist. Dennoch habe ich nach einigem Recherchieren eine Firmwareversion gefunden, die kompatibel ist und zudem neue Möglichkeiten bereitstellt. Deswegen finden Sie hier eine Anleitung, wie Sie das Board updaten können. ...

Im Kontext des neues IoT Adventskalenders 2016 wurde die Library zum NanoESP um einige Funktionen erweitert. Neben den klassischen Befehlen zum Steuern des Moduls, gibt es in dieser Version auch zwei Sub-Libraries, die das Übermitteln von Webseiten erleichtern oder die Verwendung des beliebten MQTT(http://mqtt.org/) IoT-Protokolls ermöglichen. download-151556_640 Download Link auf Github: https://github.com/FKainka/NanoESP Unter den Beispielen befindet sich außerdem ein Programm, welches Blynk-Projekte (http://www.blynk.cc/) ermöglicht. Damit Sie das Programm verwenden können, benötigen Sie eine zusätzliche Library: ...

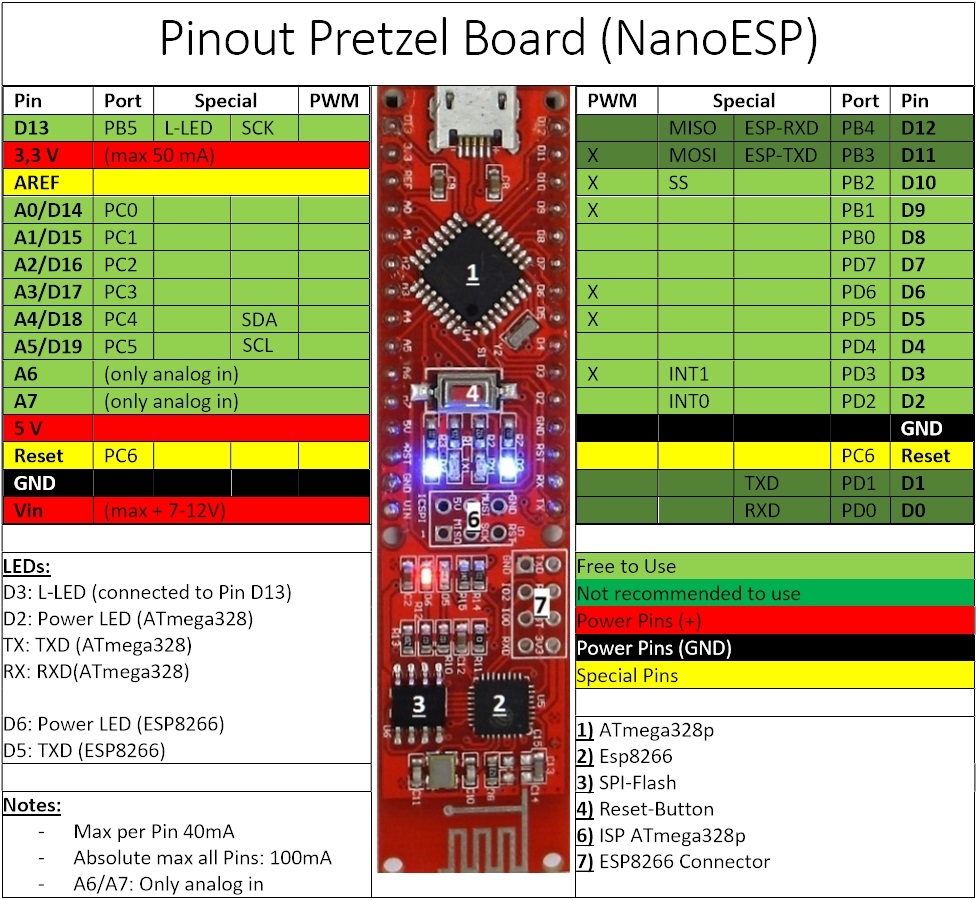

Download PDF: Pinout Pretzel Board

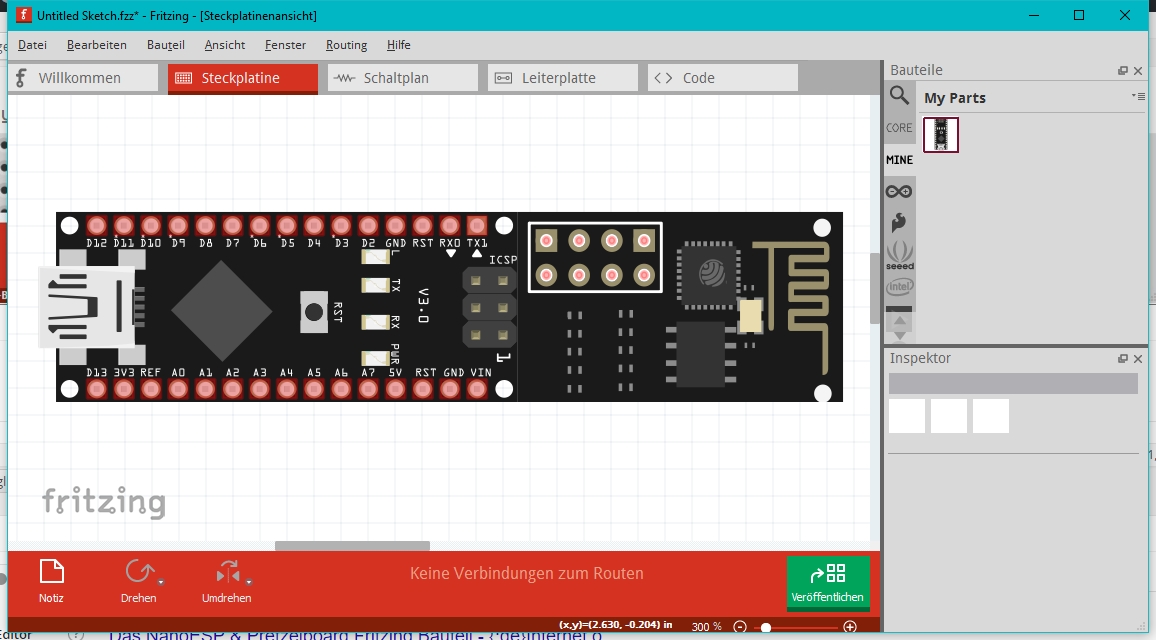

Fritzing ist eine Software, mit der man leicht und unkompliziert Aufbaupläne vor allem für Steckboard-Projekte erstellen kann. Viele verschiedene Arduino Controller aber auch Raspberry Pi und andere Boards weden schon in der Software unterstütz und erleichern so den Nutzern, einen übersichtlichen Plan zu erstellen. Dadurch fällt es einem selbst und auch anderen Nutzern leicht, das Projekt nachzuvollziehen und nachzubauen. Für die Bilder des Adventskalender habe ich ebenfalls die Fritzing Software benutzt und mir dafür ein NanoESP-Bauteil erstellt. Für alle, die ebenfalls mit dem Bauteil Schaltungen mit Fritzing erstellen wollen gibt es hier das Bauteil zum Downloaden. ...

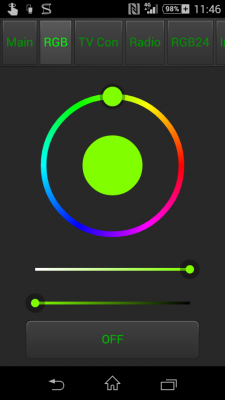

In dem hier vorgestellten Beispielprojekt soll eine einfache Ansteuerung einer bunten RGB-LED realisiert werden. Die Steuerung soll über eine Webseite oder auch über eine Smartphone-App möglich sein. Die Verbindung kann sowohl über einen Router, und damit auch aus der Ferne über das Internet, als auch über den AccesPoint des Moduls hergestellt werden. Es ändert sich jeweils nur die zu adressierende IP. Sie können das vorgestellte Programm hier herunterladen Der Aufbau der Schaltung auf einem Steckboard Die Programmierung erfolgt über die Arduino-Oberfläche, die sich jeder kostenlos auf der Seite www.arduino.cc herunterladen kann. Als Board kann einfach das Arduino Nano Board ausgewählt werden (ATmega328p Version). Bevor das Programm hochgeladen wird, müssen die WLAN Daten am Anfang des Programes eingetragen werden. ...

Auf dieser Seite finden Sie einige Technische Daten rund um das Modul Technische Daten: Mikrocontroller: ATmega328 Flash Speicher: 32 KB (davon 0,5 KB für den Bootloader) SRAM: 2 KB EEPROM: 1 KB Taktrate: 16 MHz I/O-Pins: 20 (Davon 2 für die Kommunikation mit dem WLAN-Modul davon PWM: 6 davon analoge Eingänge: 6 USB-to-Serial Chip: CH340G Betriebsspannung: 5 V Empfohlene Eingangsspannung: 7-12 V Maximaler Strom pro I/O-Pin: 40 mA Belastbarkeit des 3.3-V-Ausgangs: 50 mA WLAN-Modul: ESP8266 ...

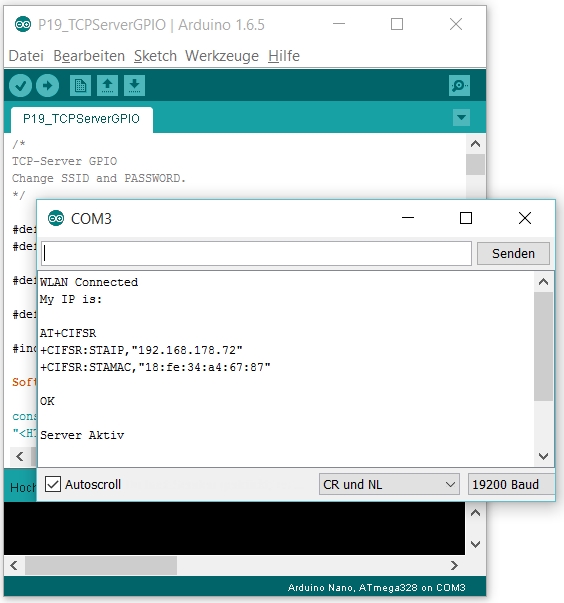

Wenn Sie das erste Mal das Board über den MicroUSB-Anschluss verbinden, wird Ihr PC versuchen, einen Treiber zu installieren. Gelingt dies nicht automatisch, laden Sie den Treiber hier herunter. Die einfachste Art, das Entwicklungsboard zu programmieren, ist über die Arduino™ IDE. Laden Sie diese über die Webseite www.Arduino.cc herunter. Wenn Sie die Software starten, müssen Sie zunächst den richtigen Port und als Board den Arduino™ Nano (Prozessor ATmega328) auswählen. Die Einstellungen der IDE (unten rechts) und des Seriellen Monitors Um das WLAN-Modul zu testen, können Sie den seriellen Monitor öffnen und alsBaudrate 19200 angeben. Wenn Sie noch kein anderes Programm in den Controller geladen haben, sollten nun einige Meldungen im Monitor erscheinen. Außerdem können Sie ein offenes WLAN mit der Bezeichnung NanoESP finden. Um das Modul selbst steuern zu können, verwenden Sie die Software Serial-Library über die Pins 11 und 12 mit einer Baudrate von 19200 oder laden Sie einfach das hier verlinkte Programm herunter und übertragen es mit der Arduino-Software auf das Board: ...
