Calendar 2015

In dem gestrigen Programm wurden erste Kommandos vom Controller ausgewertet. Das heutige Programm behält diese Funktion, kann aber nun zusätzlich selbstständig ein Kommando in das Netzwerk senden. Hinter dem heutigen Türchen verbirgt sich ein Tastschalter. Er dient hier als einfacher Sensor. Verbinden Sie ihn mit dem Controller wie auf dem Aufbaubild gezeigt. Der Schalter platzsparend an D8 angeschlossen Das Programm: Day6_UDPSwitch ! Achtung: Einige MAC-Nutzer berichten von einem Bug in dem PackerSender-Programm, welcher nicht erlaubt, die Ports umzustellen. Es gibt allerings auch die Möglichkeit die Ports in dem Arduino Programm zu verändern. Falls das Problem auftritt, müssen Sie für den heutigen Versuch die Zeile 83 von succes &= sendCom(“AT+CIPSTART="UDP","192.168.4.255",90,91”, “OK”); in succes &= sendCom(“AT+CIPSTART="UDP","192.168.4.255",55005,55006”, “OK”); umändern. ...

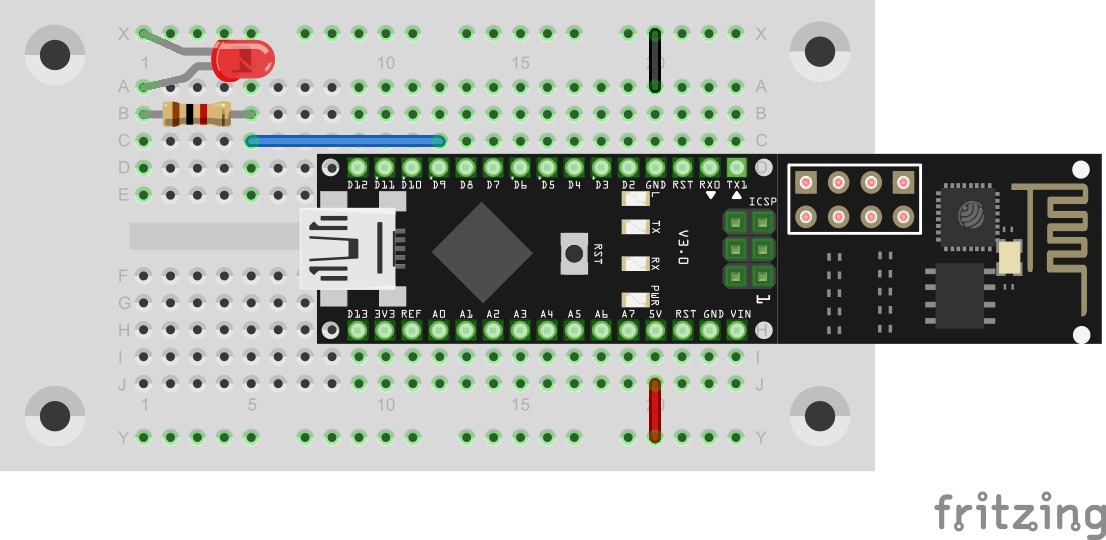

In dem heutigen Programm geht es nun endlich darum, Hardware über das UDP-Protokoll zu steuern. In diesem Fall wird eine LED mit einfachen Befehlen ein- und ausgeschaltet. Hinter dem fünften Türchen befindet sich eine LED. Der passende Vorwiderstand befand sich schon im gestrigen Fach. Bauen Sie die Schaltung auf, wie es das Bild zeigt. So schließen Sie die LED mit Vorwiderstand am Pin D9 an Das Programm:****Day5_UDPLED ...

In dem gestrigen Projekt wurde die UDP-Kommunikation in eine Richtung, also vom Board zum PC getestet. In diesem Programm wird das Modul so eingestellt, dass eine Kommunikation auch in die andere Richtung möglich ist, fast so wie in einem Chat. Hinter dem vierten Türchen des Adventskalenders befindet sich ein Widerstand mit 1 kΩ (Braun, Schwarz, Rot). Das Bauteil wird in dem heutigen Versuch noch nicht verwendet, sollte aber unbedingt für später aufbewahrt werden. ...

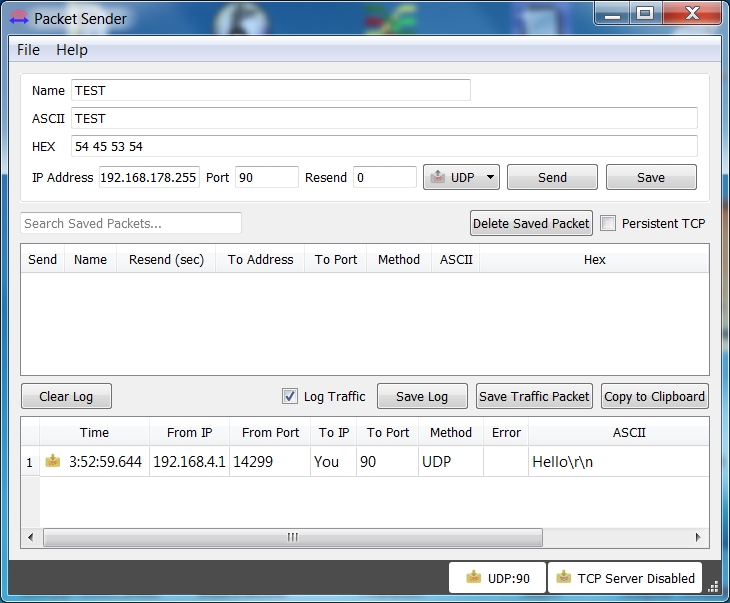

In dem heutigen Projekt werden zum ersten Mal Daten zwischen Board und PC über das WLAN ausgetauscht. Voraussetzung dafür ist, dass Ihr Rechner über einen WLAN-Adapter verfügt. Es wird das sogenannte UDP (User Datagram Protocol) verwendet. Ein weiteres Programm auf der PC Seite sorgt für das erfolgreiche Empfangen der Nachrichten. Hinter dem dritten Türchen des Kalenders finden Sie ein isoliertes Kabel das für den Aufbau von Schaltungen unerlässlich ist. Als Vorbereitung für spätere Versuche können Sie die Versorgungsleitungen Masse und VCC auf die äußeren Bahnen legen. ...

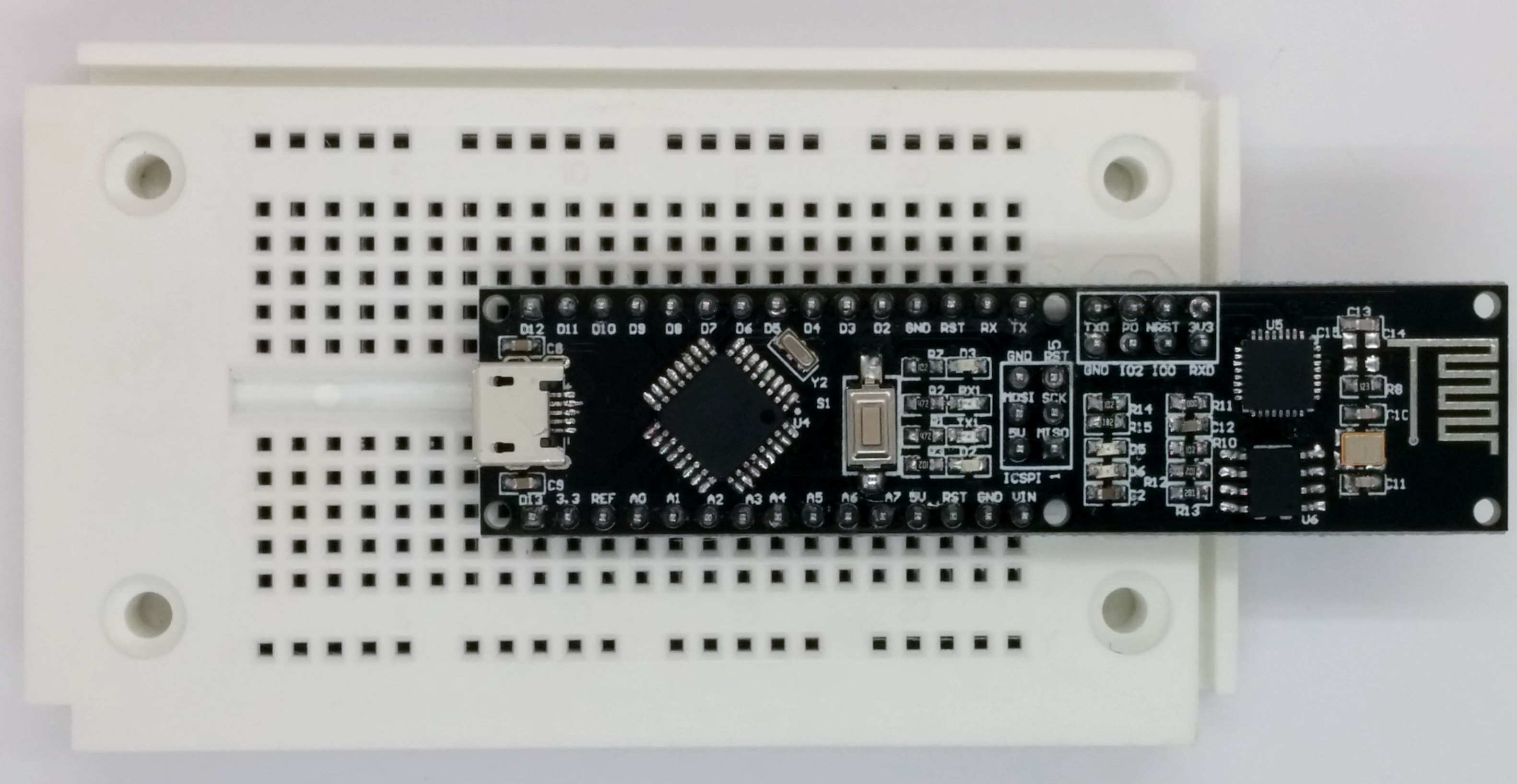

Mit dem heutigen Projekt wird getestet, ob Sie den Google-Server erreichen können. Dies dient Ihnen als Test, ob eine prinzipielle Verbindung zum Internet vorhanden ist oder beispielsweise eine Firewall das NanoESP-Board blockiert. Hinter dem heutigen Türchen finden Sie ein Steckboard. Das Steckboard dient später als Experimentierplattform um Sensoren und anderer Elemente anschließen zu können. Am besten ist es, wenn Sie den Controller wie auf dem untern Bild gezeigt auf das Steckboard stecken. Dadurch bleibt der meiste Platz für Experimente während das WLAN-Modul hinten über das Steckboard hinausragt. Das Micro-USB Kabel hängt dann zwischen den Kontaktseiten und stört nur minimal. ...

Der erste Tag des Adventskalenders ist bereits rum und ich war überrascht und erfreut über all die Kommentare. Sehr gefreut hat mich vor allem die Bereitschaft der Community sich gegengeseitigt mit diesem zugegebenermaßen nicht völlig einfachen Thema zu helfen. Aus den Kommentaren konnte ich außerdem herauslesen, dass der Ein oder Andere noch nie mit Arduino oder Mikrocontrollern im Allgemeinen zu tun hatte. Deswegen habe ich unter dem unten stehen Link einen längeren Artikel veröffentlicht, der ein Auszug aus einem meiner ersten Schnelleinstieg Hefte darstellt. Ich hoffe, dass ich damit einigen Leuten den Einstieg in den Adventskalender erleichtern kann. ...

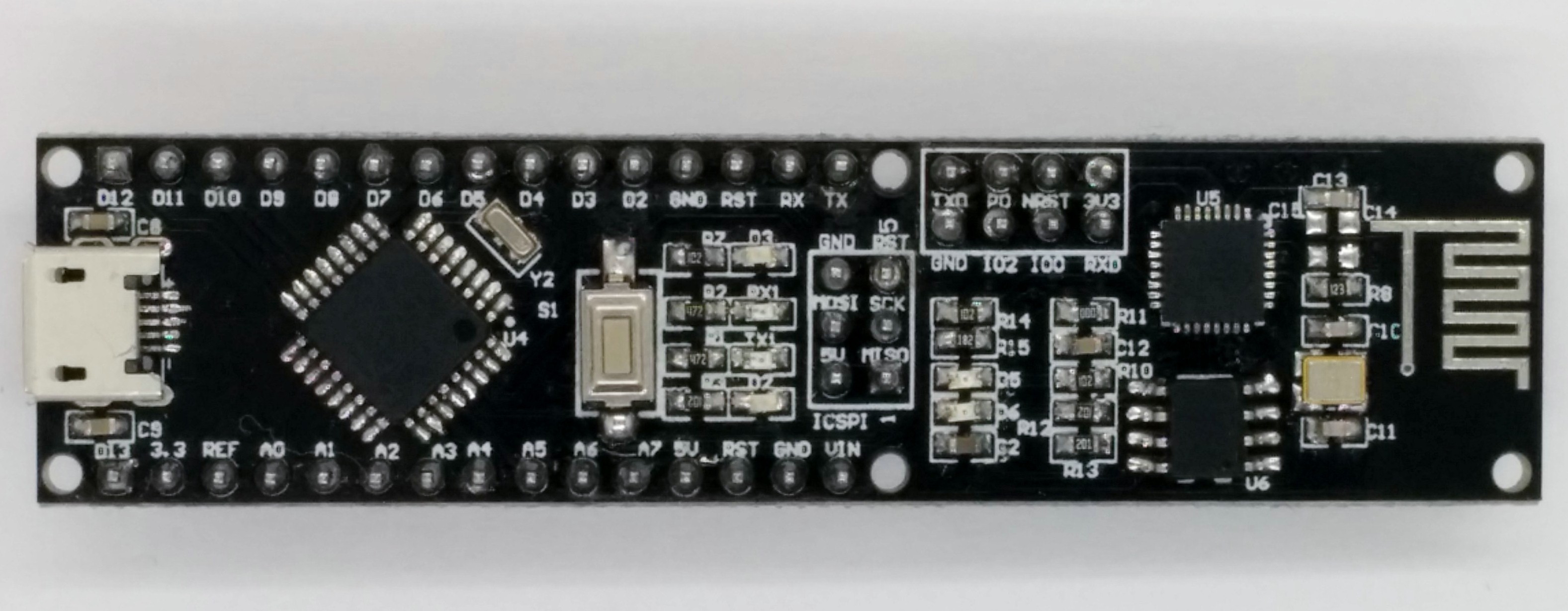

Es ist der erste Tag im Dezember und damit Zeit, das erste Türchen zu öffnen. Hinter dem Türchen befindet sich das wichtigste Bauteil dieses Kalender, nämlich das Arduino-kompatible NanoESP-Board mit integrierten WLAN-Modul, um das es in diesem Kalender geht. Das NanoESP Board Wie man an der Platine recht gut erkennen kann, besteht das Board aus zwei Komponenten. Bei der linken Hälfte handelt es sich um ein Arduino kompatibles Mikrocontrollersystem, das mit dem Arduino Nano verglichen werden kann. Der rechte Teil ist das WLAN-Modul mit der Bezeichnung ESP8266. Diese beiden Komponenten kommunizieren über eine per Software generierte serielle Schnittstelle miteinander. Dabei fungiert die Arduino-Seite eher als der Chef, der die Kommandos an das WLAN-Modul leitet. Einige dieser Kommandos werden schon heute am ersten Tag ausprobiert. ...

Der Internet of Things Adventskalender ist nun weitestgehendst ausverkauft. Nur in vereinzelten Conrad Filialen sind noch Exemplare zu erhalten. Viele Leute haben mich allerdings gefragt, ob ich eine Bauteileliste veröffentlichen kann, damit man sich einen Kalender selbst zusammenstellen kann. Es ist natürlich nicht möglich, die exakt gleichen Bauteile bei jedem Händler zu bekommen, dafür ist die Menge an Herstellern einfach zu groß. Dennoch habe ich mich bemüht, eine Einkaufsliste zusammenzustellen und dabei darauf geachtet, dass möglichst kompatible Elemente verwendet werden (also identisches Pin-Layout, Kenndaten etc.). Es kann dennoch sein, dass bei dem ein oder anderen Versuchen eine Variation der Schaltung verwendet werden muss. ...

Das Interesse am IoT-Adventskalender scheint recht groß zu sein. Daher kam öfter die Frage auf, wann die Programme veröffentlicht werden. Mein eigentlicher Plan war, dass die Programme jeden Dezembertag zusammen mit dem passenden Artikel veröffentlicht werden. Dies wird auch weiter der Fall sein, aber für alle diejenigen, die das Warten nicht mehr ertragen, gibt es hier alle Programme in einem Ordner zum Download: Download: CalenderIoT Achtung: Es gab eine Änderung im Programm vom Tag 10. Der Webservice, den ich in diesem Programm verwendet habe, hat vor wenigen Tagen seinen Dienst eingestellt. Ich habe nun einen eigenen Service gestartet, der seine Daten von der Webseite http://www.openweathermap.com/ bezieht. Der Link zu dem neuen und auch in der neuen Versio des Programms verwendeten Dienst lautet: ...
